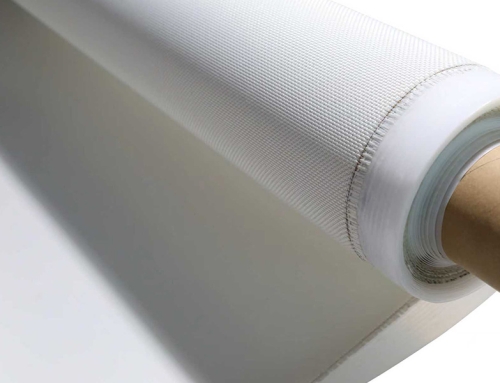

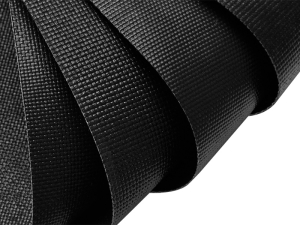

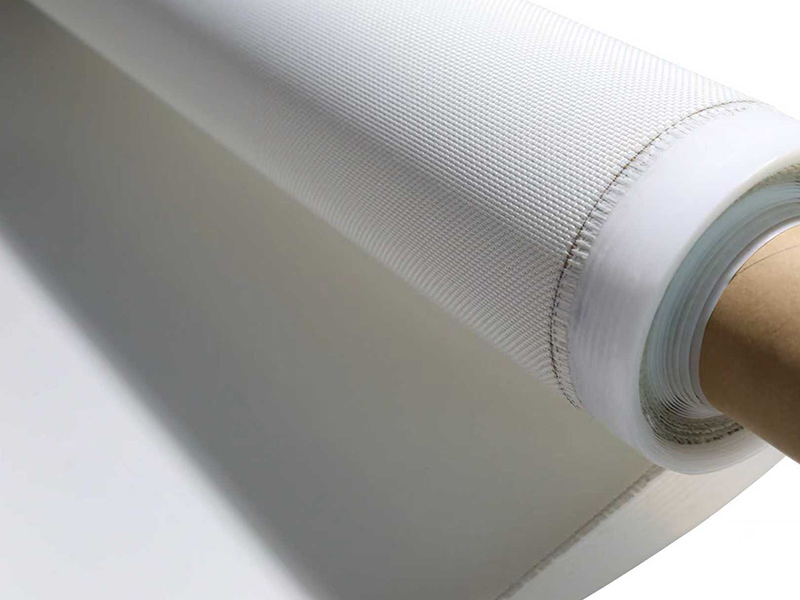

PTFE CROSS-LAMINATED FILM · COATED FABRIC
特氟龙交叉层压膜
复合涂层玻纤布
面向膨胀节、非金属补偿元件和烟气密封结构的交叉层压复合材料，以高强度PTFE膜与特氟龙涂层玻纤布形成非多孔复合屏障，兼顾耐化学介质、热稳定性、机械强度和长期柔性。
01 / PRODUCT INTRODUCTION
围绕膨胀节工况构建的交叉层压复合材料
特氟龙交叉层压膜复合涂层玻纤布，是将交叉层压PTFE膜与特氟龙涂层玻纤布结合形成的非多孔复合材料。交叉层压膜能够形成连续的介质阻隔层，涂层玻纤布则提供稳定的机械支撑、柔韧性和尺寸保持能力，使材料适合烟气密封、化学介质隔离以及需要反复位移的膨胀节结构。
材料定位
适用于膨胀节非金属补偿元件、烟气密封、腐蚀性风道衬层和柔性连接部位。实际选型应结合温度、介质、压力、位移量、结构尺寸及安装方式共同确认。
在管道、风道和设备连接系统中，膨胀节需要吸收热胀冷缩、机械振动、安装误差或设备运行产生的相对位移。特氟龙交叉层压膜复合涂层玻纤布通过膜层与织物基材的协同作用，形成连续保护屏障，在保持柔韧性的同时提升对潮气、粉尘、烟气和腐蚀性介质的隔离能力。
不同型号在标称厚度、单位重量、经向拉伸强度和复合类型方面存在差异，可依据膨胀节结构、安装方向、烟气环境和机械强度需求进行匹配。对于高温、腐蚀性或高应力工况，应结合压力、位移量和密封形式确认材料组合。
02 / TECHNICAL DATA
技术参数表
| 型号 | 标称厚度 mm(in) | 单位重量 g/(oz/yd²) | 经向拉伸强度 N/5 cm (lb/in) | 复合类型 | 描述 |
|---|---|---|---|---|---|
| ESLAM 402/2 | 0.52(0.021) | 920(27) | 4378(500) | 双面0.08mm特氟龙膜 | 轻至中等烟气密封 |
| ESLAM 404/2 | 0.86(0.034) | 1225(36) | 4921(562) | 双面0.10mm特氟龙膜 | 轻至中等烟气密封 |
| ESLAM 605 | 0.84(0.033) | 1224(36) | 5254(600) | 单面0.13mm特氟龙膜 | 中等烟气密封 |
| ESLAM 609 | 0.84(0.033) | 1322(39) | 4378(500) | 单面0.23mm特氟龙膜 | 干式烟气密封 |
| ESLAM 705 | 0.90(0.035) | 1473(58) | 6256(700) | 单面0.13mm特氟龙膜 | 干式烟气密封 |
| ESLAM 1005 | 1.06(0.042) | 1700(50) | 8756(1000) | 单面0.13mm特氟龙膜 | 中等烟气密封 |
| ESLAM 1009 | 1.14(0.045) | 1870(55) | 8756(1000) | 单面0.23mm特氟龙膜 | 中等烟气密封 |
| ESLAM LFP 7-7 | 0.99(0.039) | 1526(45) | 6129(700) | 单面0.23mm特氟龙膜 | 适用于严苛、腐蚀性工况 |
| ESLAM LFP 7-12 | 1.09(0.043) | 1734(51) | 6129(700) | 单面0.30mm特氟龙膜 | 适用于严苛、腐蚀性工况 |
| ESLAM LFP 14-7 | 1.20(0.047) | 2035(60) | 10508(1200) | 单面0.23mm特氟龙膜 | 适用于严苛、腐蚀性工况 |
| ESLAM LFP 14-12 | 1.30(0.052) | 2236(66) | 10508(1200) | 单面0.30mm特氟龙膜 | 适用于严苛、腐蚀性工况 |
| ESLAM LFP 14-20 | 1.52(0.060) | 2679(79) | 10508(1200) | 单面0.50mm特氟龙膜 | 适用于严苛、腐蚀性工况 |
03 / PRODUCT FEATURES
产品特点
01
非多孔复合屏障
交叉层压膜与涂层玻纤布形成连续的非多孔复合结构，有助于降低潮气、烟气和腐蚀性介质对柔性部件的影响。
02
耐化学介质与热稳定
特氟龙膜层适合用于化学介质、烟气和温度变化环境，可作为膨胀节及风道连接部位的功能性隔离层。
03
强度与柔韧性兼顾
玻纤基材提供机械支撑与尺寸稳定性，交叉层压膜改善表面保护和耐久表现，适合反复位移的柔性结构。
04
多种复合方式可选
不同型号覆盖单面膜、双面膜及不同膜厚组合，可根据介质接触面、密封位置和安装方向进行选择。
05
适用于多类烟气工况
从轻至中等烟气密封到干式烟气密封、腐蚀性风道和高应力膨胀节，能够匹配不同结构强度需求。
04 / APPLICATION IN EXPANSION JOINTS
特氟龙交叉层压膜复合涂层玻纤布在膨胀节中的应用
烟气膨胀节密封
用于管道、风道和设备连接位置的非金属膨胀节时，材料需要跟随系统产生的轴向、横向或角向变化。交叉层压膜提供连续屏障，涂层玻纤布提供柔性支撑，适合烟气密封部位。
腐蚀性风道与化学衬里
在腐蚀性烟气、化学介质和高温气体环境中，复合结构可作为柔性部件的保护层和风道衬里，帮助减少介质侵入与长期运行造成的表面损伤。
高应力与重型结构
针对高应力膨胀节、重型膨胀节和FGD系统，可结合厚度、拉伸强度、复合膜厚和安装方向选择适合的型号组合。
